Le griglie originali dei tweeter presentano molta “bava di stampaggio” cioè la plastica rend quasi strozzati tutti i forellini della griglia.

Lorenzo Imbimbo_C4 grand Picasso_tweeter grids_002

Con un minitrapano da modellismo e una punta adeguata (credo da 0.8 mm), ho ripassato tutti i forellini – lo so sembra da pazzi –  permettendo una maggior  “trasparenza sonora “ al tweeter.

Lorenzo Imbimbo_C4 grand Picasso_tweeter grids_001

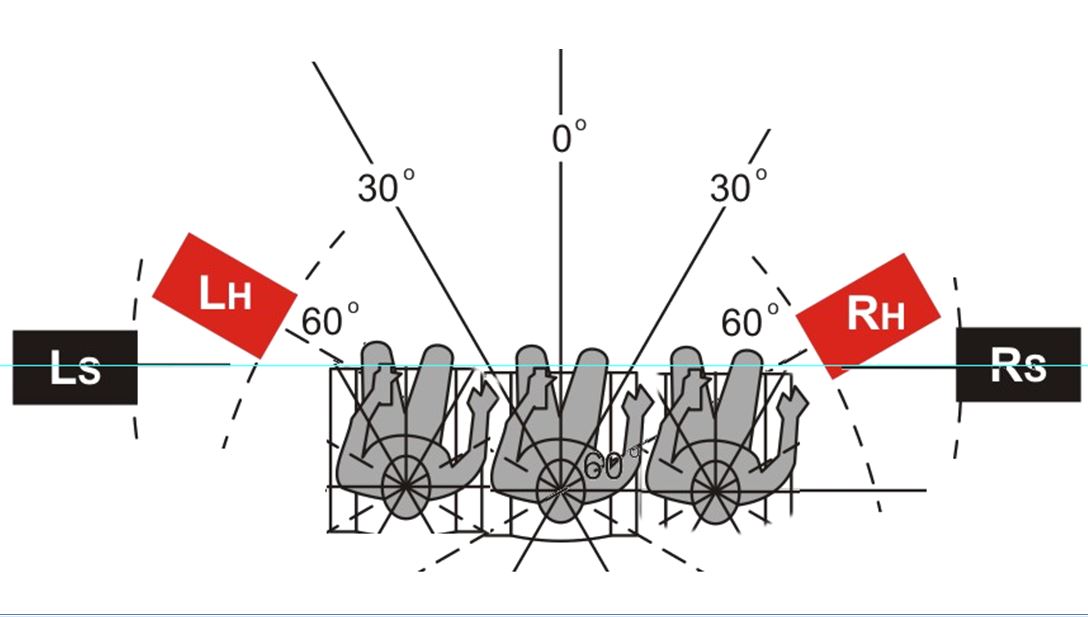

Inoltre, se montassimo i tweeter esattamente come da predisposizione, essi starebbero a 90° rispetto agli ascoltatori, mentre io volevo orientarli meglio, più verso gli ascoltatori. In nero le posizioni originali, in rosso l’angolazione di 60° voluta..

angolo audio

Quindi, dato che è molto lo spazio disponibile tra rivestimento e struttura metallica dello sportello, ho creato un supporto angolato usando gli stessi adattatori presenti nel kit tweeter. Dato che ho 4 adattatori e due non mi servono per il fronte anteriore, ne sacrifico uno per prendere i suoi lembi e creare una piccola prolunga con l’uso di due rivetti. ma ciò non toglie che potreste usare qualsiasi altro metodo per allungare un supporto.

2010-11-14 22.24.35

Piego il supporto per creare un angolo voluto.

2010-11-07 14.01.12

2010-11-07 14.01.17

Ho tagliato una cartuccia vuota di silicone (un tubo in pvc insomma) in obliquo, per creare una sorta di “convogliatore”;

tubo obliquo

è questa specie di anello bianco che si vede attorno alla griglia. Faccio una prova a secco per valutare l’angolazione del supporto..

2012-10-28 11.34.31

.. e quando soddisfatto, fisso il tutto con abbondante colla a caldo.
