Il modello da realizzare

Il committente ha richiesto una livrea di questo tipo

2016-01-08 14.27.35-1 2016-01-08 14.27.42

  • livrea a tre colori bianco, nero (senza effetto carbonio) e rosso Ducati , bordo nero da 3 mm, bordo rosso da 6 mm , tutto realizzato senza adesivi ma mascherando e verniciando
  • scritta Ducati doppio colore old style sulle carene dei serbatoi2016-01-10 14.43.122016-01-10 14.44.16
  • Scritta “MONSTER” new style
  • numero “11” doppio colore su coda e cupolino, con individuazione di un font adatto
  • cupolino doppio colore anche sulla parte trasparente e numero “11” sul frontale
  • griglie aerazione rosso Ducati
  • tricolore su parafanghi come da foto
  • 2015-11-26 14.30.37
  • Parafango a tre colori, con bordo rosso e nero che segue la curvatura della parte anteriore
  • tricolore sulla coda

Come si presenta la moto allo stato iniziale

Le carene sono verniciate di giallo, con sporco e alcuni graffi profondi su carene laterali e parafango

 LorenzoImbimbo_Ducati_Monster_133 LorenzoImbimbo_Ducati_Monster_135 LorenzoImbimbo_Ducati_Monster_138 LorenzoImbimbo_Ducati_Monster_139

La pulizia e la  levigatura

LorenzoImbimbo_Ducati_Monster_119

Dopo la pulizia delle parti ho levigato tutto fino ad arrivare al primer o alla plastica dove necessario, ho provveduto a stuccare i pochi graffi profondi presenti.




LorenzoImbimbo_Ducati_Monster_017 2016-01-29 10.48.39 2016-01-29 10.53.33

La stesura del primer e del bianco

Ho steso un primer specifico per plastica dove serviva e su tutta la superficie ho steso uno strato di fondo isolande Spies Hecker bicomponente di colore grigio chiaro.

LorenzoImbimbo_Ducati_Monster_022 LorenzoImbimbo_Ducati_Monster_024 LorenzoImbimbo_Ducati_Monster_025 LorenzoImbimbo_Ducati_Monster_026

poi ho steso del bianco opaco base acrilica della Du Pont (Cromax Centari).
La parte trasparente del cupolino ha richiesto maggior mani di bianco poichè, come si vede da questa foto, la differenza del materiale di fondo causava una differenza nella resa cromatica tra parte in plastica Abs e parte in policarbonato.
LorenzoImbimbo_Ducati_Monster_041

Realizzazione della grafica in vettoriale e mascheratura

ho realizzato in grafica vettoriale la grafica e ho intagliato al plotter la pellicola mascherante.
Questa è la maschera per la coda, il numero sarà poi diverso..
2016-03-17 22.01.44

La maschera per il parafango

2016-03-17 22.19.13

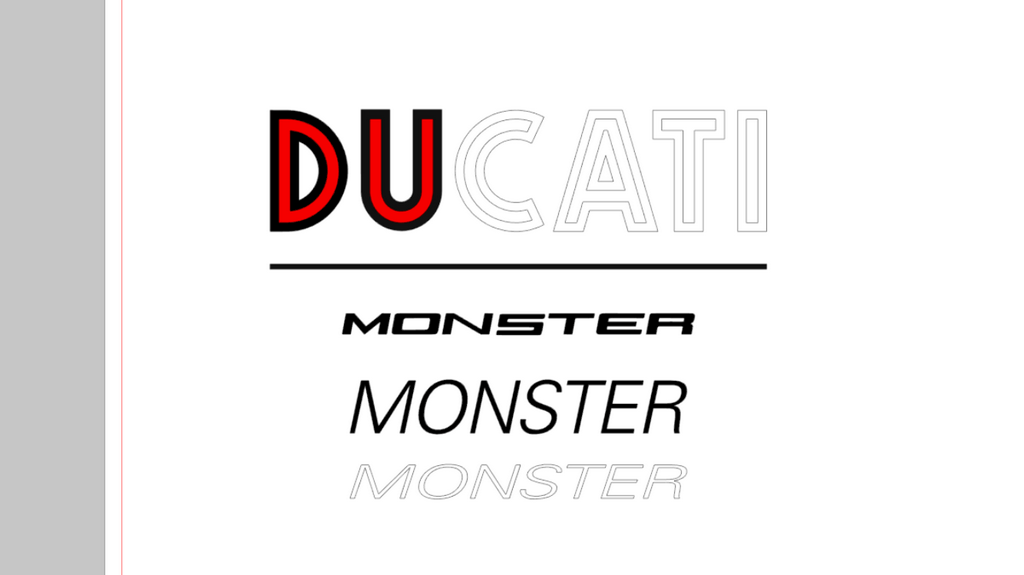

Prove di colore e font per la scritta sul serbatoio.

2016-03-21 10.11.26




questa è una maschera realizzata su frisket low tack

2016-03-21 21.12.06

Definisco i vari bordini con i nastrini da 3 e 6 mm
LorenzoImbimbo_Ducati_Monster_034

LorenzoImbimbo_Ducati_Monster_033

Applico le maschere, mi aiuto con un metro da sarta per prendere i riferimenti per il corretto posizionamentoLorenzoImbimbo_Ducati_Monster_038 LorenzoImbimbo_Ducati_Monster_039

LorenzoImbimbo_Ducati_Monster_047

Purtroppo le grigile sono saldate alla plastica e, non potendole smontare, ho dovuto provvedere ad una mascheratura della cornice.

LorenzoImbimbo_Ducati_Monster_080

Nero e rosso

Stendo il nero, Du Pont Cromax

LorenzoImbimbo_Ducati_Monster_050 LorenzoImbimbo_Ducati_Monster_051




ora inverto la mascheratura e poi stendo il rosso dove serve. Il colore è a marchio PPG uguale al 100% a quello usato in casa madre: si tratta del Ducati Anniversary red.LorenzoImbimbo_Ducati_Monster_053LorenzoImbimbo_Ducati_Monster_054

LorenzoImbimbo_Ducati_Monster_057LorenzoImbimbo_Ducati_Monster_073

LorenzoImbimbo_Ducati_Monster_075

LorenzoImbimbo_Ducati_Monster_079LorenzoImbimbo_Ducati_Monster_082

Le parti prima del trasparente
LorenzoImbimbo_Ducati_Monster_087 LorenzoImbimbo_Ducati_Monster_088 LorenzoImbimbo_Ducati_Monster_089 LorenzoImbimbo_Ducati_Monster_090 LorenzoImbimbo_Ducati_Monster_091 LorenzoImbimbo_Ducati_Monster_092 LorenzoImbimbo_Ducati_Monster_093

Trasparente finale





Ho usato un trasparente Spies Hecker (marchio della Du Pont). La prima mano serve a livellare i gradini che possono formarsi tra i bordi di colore, il trasparente andrà poi levigato e lucidato oppure sarà necessaria una seconda mano di trasparente, a seconda della parte da trattare.

LorenzoImbimbo_Ducati_Monster_094 LorenzoImbimbo_Ducati_Monster_095 LorenzoImbimbo_Ducati_Monster_096 LorenzoImbimbo_Ducati_Monster_097 LorenzoImbimbo_Ducati_Monster_098 LorenzoImbimbo_Ducati_Monster_099 LorenzoImbimbo_Ducati_Monster_100 LorenzoImbimbo_Ducati_Monster_101

LorenzoImbimbo_Ducati_Monster_086

LorenzoImbimbo_Ducati_Monster_102






Questo è il risultato finale delle carene montate sulla moto

2016-06-13 18.44.12
